針對(duì)MBR膜破裂問(wèn)題,需快速定位破損位置并采取針對(duì)性措施,防止污染物穿透、污泥流失及系統(tǒng)崩潰。以下是具體處理步驟與解決方案:
一、破裂原因快速診斷
破裂表現(xiàn) | 可能原因 | 檢測(cè)方法 |
---|---|---|
出水渾濁/SS突增 | 膜絲斷裂(中空纖維膜) | 目視檢查、泡點(diǎn)試驗(yàn) |
跨膜壓差(TMP)驟降 | 膜片劃傷(平板膜) | 壓力衰減測(cè)試、染色劑滲透實(shí)驗(yàn) |
曝氣異常(氣泡不均) | 膜組件密封圈老化或破損 | 拆解檢查密封件完整性 |
二、應(yīng)急處理措施
-
1、立即停機(jī)隔離-
關(guān)閉破裂膜組件的進(jìn)水閥門(mén),停止抽吸泵,防止污泥進(jìn)入產(chǎn)水管網(wǎng)。
-
記錄破裂發(fā)生時(shí)的運(yùn)行參數(shù)(TMP、流量、曝氣量等)。
-
-
2、臨時(shí)截污
-
對(duì)中空纖維膜單根斷絲:使用專用硅膠堵頭封堵破損膜絲兩端。
-
平板膜局部破損:臨時(shí)覆蓋耐酸堿膠帶(如聚四氟乙烯膠帶),維持短期運(yùn)行(不超過(guò)24小時(shí))。
-
-
3、水質(zhì)監(jiān)控與調(diào)整
-
加強(qiáng)出水水質(zhì)檢測(cè)(每1小時(shí)測(cè)SS、COD),若SS>10 mg/L,需啟用備用膜組件或切換至旁路處理。
-
三、膜組件修復(fù)與更換
1. 中空纖維膜修復(fù)
-
單根斷絲:
使用膜絲專用堵頭封堵,并標(biāo)記位置,待系統(tǒng)停機(jī)時(shí)更換單支膜元件。 -
大面積破損:
整支膜元件更換,更換前需用清水沖洗膜殼內(nèi)殘留污泥。
2. 平板膜修復(fù)
-
膜片劃傷:
若損傷面積<5 cm²,可涂覆環(huán)氧樹(shù)脂修補(bǔ)劑(耐pH 2-12);若>5 cm²,需更換單片膜。 -
框架密封失效:
更換密封圈(材質(zhì)需匹配廢水特性,如EPDM橡膠耐酸堿,NBR耐油)。
3. 更換操作要點(diǎn)
-
離線清洗:舊膜組件拆下后,先用0.5%次氯酸鈉+1%檸檬酸浸泡清洗,回收可用膜片。
-
安裝校驗(yàn):新膜組件安裝后,進(jìn)行氣密性測(cè)試(0.1 MPa保壓10分鐘,壓降<5%為合格)。
四、預(yù)防膜破裂的關(guān)鍵措施
-
1、運(yùn)行控制
-
避免瞬時(shí)高流量沖擊:控制膜通量≤設(shè)計(jì)值的120%(如設(shè)計(jì)25 L/(m²·h),實(shí)際運(yùn)行≤30 L/(m²·h))。
-
優(yōu)化曝氣強(qiáng)度:確保膜表面剪切力≥0.3 N/m²(如中空纖維膜曝氣量≥0.4 Nm³/(m²·h))。
-
-
2、膜材料與設(shè)計(jì)優(yōu)化
-

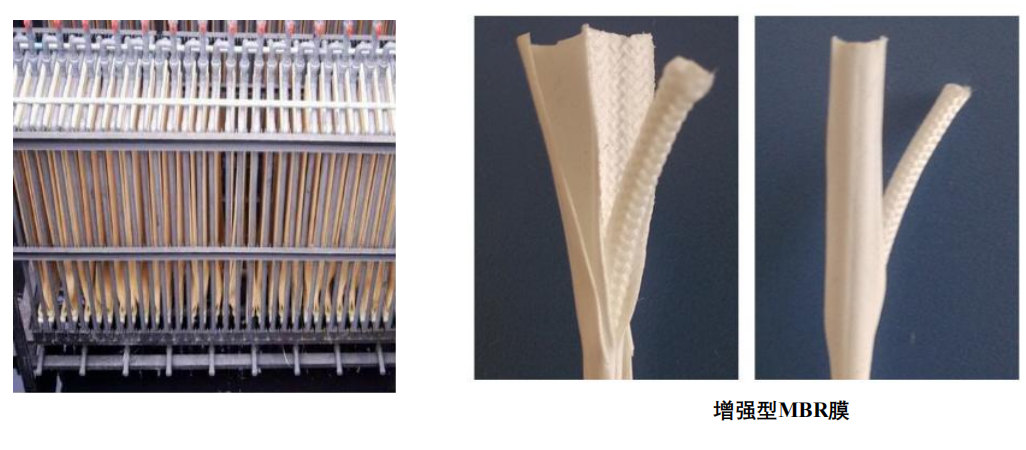

選擇抗拉強(qiáng)度高的膜材料:如增強(qiáng)型PVDF中空纖維膜(斷裂強(qiáng)度≥200 N)。
-
增加預(yù)過(guò)濾:進(jìn)水端設(shè)置100-300 μm自清洗過(guò)濾器,攔截尖銳顆粒物。
-
-
3、周期性維護(hù)
-
每月進(jìn)行完整性檢測(cè):采用壓力衰減法(0.1 MPa加壓,5分鐘內(nèi)壓降<10%為正常)。
-
每季度檢查膜組件緊固件:防止振動(dòng)導(dǎo)致的密封失效或結(jié)構(gòu)松動(dòng)。
-
-
